Котли КВН ЛОТА

Котли КВН (контактні водонагрівачі). Призначені для нагрівання води систем опалення та гарячого водопостачання, з температурою до 95 0С. Конструкція котлів малогабаритна і легко адаптується в котельне приміщення, в приміщення ЦТП або в модульну котельню.

Поодинока потужність серійного казана від 0.3 МВт до 15 МВт.
 Нагрів води в КВН відбувається у два етапи. Перший етап нагрівання води проходить в тепло-масообмінної колоні за допомогою прямого контакту з димовими газами, що відходять.
 Другий етап нагрівання води до температури 85 … 95 С відбувається в пальниковій камері за допомогою прямого контакту з факелом пальника.

Котел працює в конденсаційному режимі, охолоджуючи димові гази до температури 45…55 0С, що дозволяє використовувати тепло конденсації та суттєво збільшити ККД котла. Коефіцієнт регулювання котлів 1:10 дозволяє ефективно працювати як в опалювальний сезон, так і влітку на ГВП.
Простота конструкції забезпечує високу надійність та простоту обслуговування котлів КВН. Теплопередача від факела до теплоносія проходить безпосередньо, без металевих поверхонь теплообміну, що дозволяє працювати котлам без водопідготовки.

Котли КВН мають високий рівень автоматизації, що дозволяє експлуатувати котельню без постійної присутності обслуговуючого персоналу. Автоматика КВН передбачає погодне регулювання, автоматичне зниження навантаження в неробочий час та вихідні дні. Котли КВН працюють при атмосферному тиску і не підвідомчі котлонагляду.

Термін експлуатації обладнання — не менше 10 років.

Котли КВН опціонально обладнуються системою поділу мережевої води та водою внутрішнього контуру (конденсату) та системою зниження оксидів азоту (NOx) з додатковим приростом ККД.
 Питома витрата природного газу, на виробництво 1 Гкал теплової енергії в котлах КВН, становить 119 м3 (при калорійності палива 8000 ккал/м3)

Коротка характеристика:

 Потужність — 0,29-15 МВт
 Тип – конденсаційний
 Паливо – газ
 Модуляція — 1:10
СО – не більше 50 мг/м3
ККД (В) – 96% ККД(Н) – 106%
 Розхід газу на 1Гкал — 120 м3/Гкал
Не підвідомчий котлонагляду
Не вимагає водопідготовки

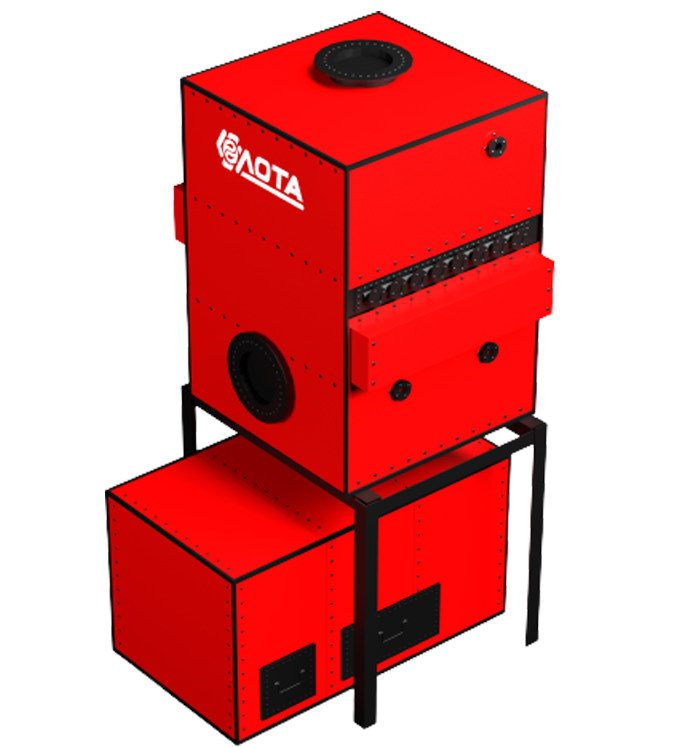

Котли утилізатори ЛОТА

Котел утилізатор конденсаційного типу для утилізації тепла відпрацьованих газів забезпечує відбір тепла продуктів згоряння для підігріву рідини або повітря. Утилізатор може виконувати функції скрубера з мокрим очищенням. Конструкція утилізатора малогабаритна і легко адаптується до існуючої системи димовідведення.

Димові гази, проходячи через контактно-поверхневий утилізатор, контактують з водою, при цьому відбувається очищення від золи і пилу, що виносяться з топки.

Тепло, що міститься в димових газах, передається мережевій воді, яка циркулює всередині теплообмінних поверхонь утилізатора. За рахунок того, що теплообмінна поверхня розташована в барбатажному шарі забезпечується висока інтенсивність теплообміну.

При необхідності використовувати утилізатор як скрубер, потік води внутрішнього циркуляційного контуру виводиться з утилізатора і потрапляє в бак-відстійник і сітчастим фільтром, в яких відбувається уловлювання твердих часток. Очищена вода надходить у поверхневий теплообмінник.

Успішний досвід застосування утилізатора на твердоплавних котлах, працюючих на деревному паливі, показав приріст ККД от 10% та повне осадження твердих часток у продуктах згоряння. Застосування КПУ на газових котлах дозволяє перевести котли в конденсаційний режим зі збільшенням ККД не менше 7%.

Коротка характеристика:

Тип- конденсаційний
 Паливо — будь-яке
 ККД – від 94%
 Відчистка від твердих часток 99,5%
 Можливість використання реагентів
 Можлива зовнішня установка

Скрубери ЛОТА

Пінний газопромивач встановлюється після казана, печі або сушарки. Пінний газопромивач одночасно виконує функції утилізатора котла (відбирає тепло продуктів згоряння) і скрубера (відчищає продукти згоряння від твердих часток).

Успішний досвід застосування ПГ на твердопаливних котлах показав приріст ККД від 11% і повне вловлювання твердих частинок у продуктах згоряння. Принцип роботи ПГ полягає у пропусканні продуктів згоряння через шари спіненої води. На схемі ПГ (1) є вертикальною колоною прямокутного перерізу, всередині якої розміщені три барботажні решітки (2). Над барботажними решітками розміщено секції теплообмінної поверхні (3).

Усередині теплообмінних поверхонь циркулює мережна вода, що нагрівається. Над верхньою барботажною решіткою розташований розпилювач (4), з якого всередину ПГ подається вода внутрішнього контуру.

За рахунок динамічного підпору димових газів на барбатажних решітках утворюється двофазний динамічний шар заввишки 100 мм, усередині цього шару розташовані теплообмінні поверхні (3).

Димові гази, що потрапляють під нижні барботажні грати за допомогою димососу (5) піднімаються вгору, послідовно проходячи через три барботажні шари. При цьому відбувається їх промивання від частинок золи та пилу, а тепло передається мережевій воді, яка циркулює всередині теплообмінних поверхонь.

Потік води внутрішнього циркуляційного контуру послідовно пройшовши зверху вниз через три барботажні шари виводиться з ПГ і потрапляє в бакотстойник (6) де осаджуються тверді частки.

Циркуляційна вода за допомогою насоса (7) надходить у очисні системи (8), де відбувається остаточне уловлювання твердих часток.

Очищена вода надходить у поверхневий теплообмінник (9), в якому відбувається попереднє нагрівання мережної води. Охолоджена в теплообміннику (9) циркуляційна вода надходить у розпилювач (4), а попередньо підігріта мережева вода надходить на подальший нагрів теплообмінні поверхні (3).

Таким чином, у пінному газопромиваче відбувається нагрівання мережевої води за рахунок тепла димових газів, а самі димові гази проходять триступінчасте промивання, що практично повністю виключає попадання твердих частинок золи і палива, що не згоріло, в атмосферне повітря.

Коротка характеристика:

 Потужність – 500-20000 м3/год
Тип — мокрий
Відчищення від твердих часток 99,5%
Можливість додавання реагентів
Можлива зовнішня установка

Парогенератори КВН ЛОТА

Парогенератори КВН (контактні водонагрівачі) застосовуються для отримання парогазової суміші температурою 90-95 С (насичена пара).
Насичена пара широко застосовується в харчовій, деревообробній, хімічній та будівельній галузі. Парогенератори КВН працюють за принципом прямого контакту продуктів згоряння з водою.

Інженерні рішення, що застосовуються в парогенераторах КВН, допускають роботу без водопідготовки та забезпечують ККД близьким до 112%, враховуючи пару, що виробляється в результаті згоряння природного газу. Парогенератори КВН працюють при атмосферному тиску і не підвідомчі котлонагляду.

Геометричні розміри парогенератора можуть змінюватись в залежності від місця та умов установки. Парогенератори КВН не вимагають високої кваліфікації обслуговуючого персоналу, працюють автоматично.

• Термін експлуатації обладнання – не менше 15 років.
• Окупність модернізації – менше 1 року.

Застосування парогенераторів КВН для пропарювання бетону замість стандартних парогенераторів дозволяє знизити витрати газу до 3-х разів на 1 куб бетону.

Коротка характеристика:

 Потужність – 0,5-20 т/год
 Насичена пара до 95 0С
 Паливо – газ
СО – не більше 50 мг/м3
NOx – не більше 50 мг/м3
ККД — 112%
не вимагає водопідготовки
